Монтаж уплотнений начинается до того, как новая деталь окажется возле канавки. Сначала определяют причину прежнего отказа, проверяют геометрию цилиндра и готовят поверхности. Если пропустить этот этап, новая манжета повторит повреждение старой.
Подготовка рабочего места
Сборку выполняют в чистой зоне. Песок, ворс от ветоши и металлическая стружка не должны попасть под кромку. Детали промывают совместимым составом, каналы продувают, инструмент очищают. Уплотнения распаковывают непосредственно перед установкой и сверяют с комплектом.
Осмотр металла
На штоке и гильзе не допускаются острые риски, коррозия и задиры. Фаски должны помогать заходу детали, а не резать ее. Резьбу, шпоночные пазы и отверстия закрывают тонкой монтажной втулкой. Канавки проверяют на заусенцы и остатки старого материала.
Ориентация по направлению давления
У манжет одностороннего действия рабочая кромка обращена к давлению. На поршне двустороннего цилиндра схема зависит от профиля и состава комплекта. Положение каждой детали фиксируют при разборке: фотографируют узел и раскладывают элементы по порядку. Память и внешнее сходство — ненадежные ориентиры.
Инструмент

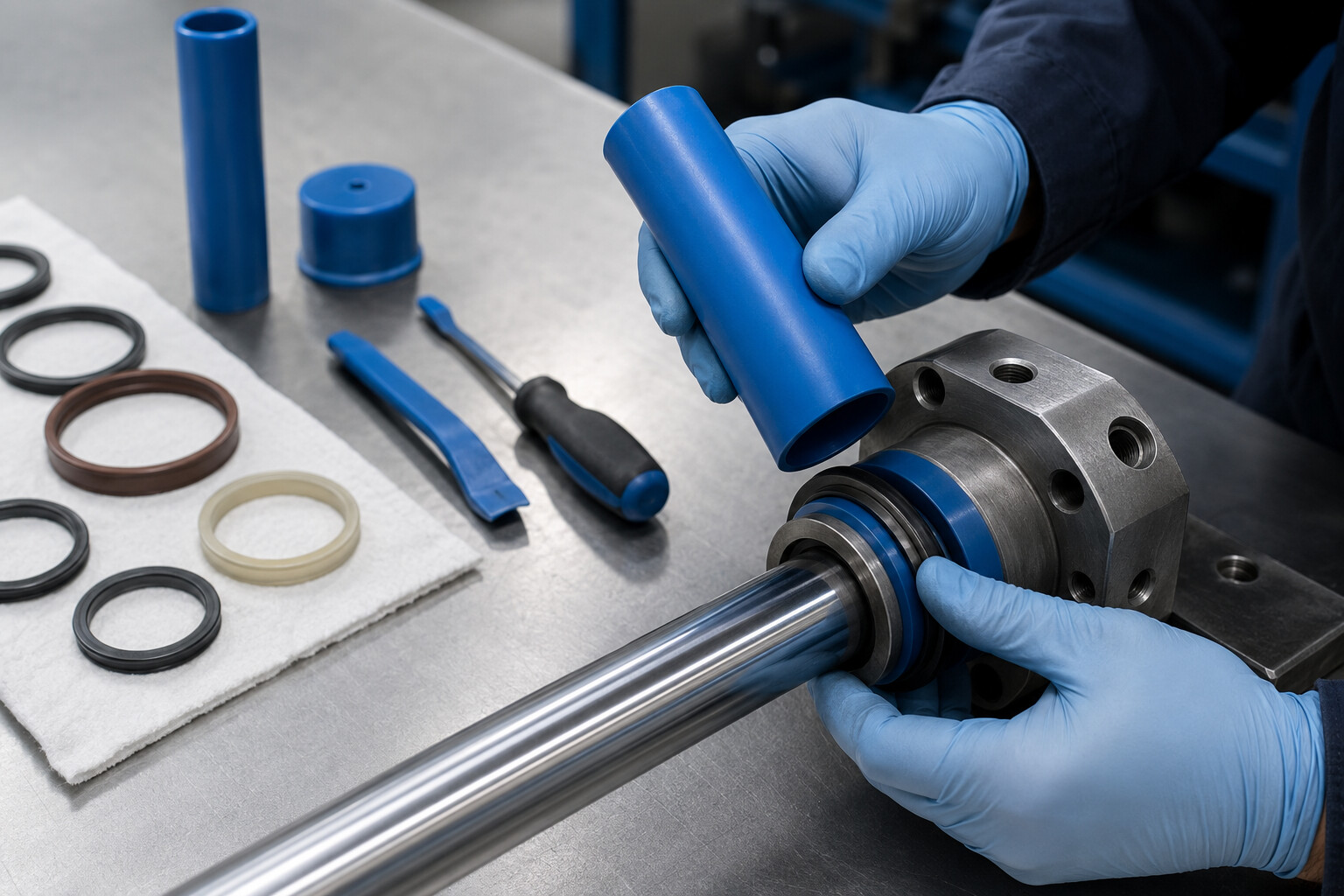

Для закрытых канавок используют полимерные монтажные лопатки, конусы, разжимные и калибровочные оправки. Отвертка или крючок с острой кромкой оставляет надрез, который раскрывается под давлением. PTFE-кольца после растяжения калибруют до рабочего диаметра, иначе они могут быть зажаты при входе в гильзу.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Монтаж через открытую резьбу | Порез рабочей кромки | Использовать защитную втулку |
| Перекручивание кольца | Неравномерное обжатие и течь | Проверить положение по окружности |
| Сборка насухо | Задир при первом ходе | Нанести совместимую смазку |
| Сильное растяжение | Остаточная деформация | Применять монтажный конус |
| Ударная запрессовка | Деформация корпуса грязесъемника | Использовать ровную оправку |
Смазка
Обычно применяют рабочую жидкость системы или рекомендованный сборочный состав. Смазка должна быть совместима с материалом и маслом. Случайная консистентная смазка может вызвать набухание, загрязнить клапаны или изменить работу кромки.
Сборка поршня и крышки
Уплотнения устанавливают без скручивания, затем проверяют свободное положение в канавке. При вводе поршня в гильзу используют заходную фаску и обжимную оправку. Крышку проводят по штоку через защищенные резьбы. Усилие должно быть ровным: резкий упор означает, что деталь зацепилась.
Первый запуск
- Заполнить полости и удалить воздух.
- Выполнить несколько медленных циклов без полной нагрузки.
- Проверить отсутствие рывков, внешней течи и перегрева.
- Постепенно поднять давление до рабочего.
- Повторно осмотреть соединения после прогрева.
Если для ремонта нужны нестандартные уплотнения на заказ, способ монтажа лучше учитывать еще при выборе профиля. Разъемная канавка допускает более жесткую конструкцию, а закрытая требует достаточной монтажной деформируемости или специального инструмента.
Вопросы по монтажу
Можно ли нагревать манжету перед установкой?
Только если это допускает материал и технология производителя. Неконтролируемый нагрев меняет свойства и размеры.
Чем смазывать уплотнение?
Рабочей жидкостью или совместимым сборочным составом. Случайные масла и смазки применять нельзя.
Как провести манжету через резьбу?
Резьбу закрывают гладкой тонкостенной втулкой, а поверхность смазывают. Лента с острым стыком может сама повредить кромку.
Нужно ли сразу подавать рабочее давление?
Нет. Сначала выполняют медленные циклы на низком давлении, удаляют воздух и проверяют плавность.
