Штоковое уплотнение находится на границе между рабочей полостью гидроцилиндра и внешней средой. Оно должно удерживать масло под давлением, пропускать минимальную смазочную пленку и снимать излишек жидкости при обратном ходе. Слишком сильное обжатие не означает лучшую герметичность: оно увеличивает трение, температуру и износ.
Как работает штоковая система
В крышке цилиндра последовательно располагаются направляющая, основное уплотнение, иногда буферное кольцо и грязесъемник. Буфер принимает пики давления и уменьшает нагрузку на основную манжету. Грязесъемник не дает воде, пыли и абразиву попасть внутрь. Направляющая удерживает шток соосно и защищает кромку от поперечной нагрузки.
Если один элемент выбран неправильно, меняется работа всей группы. Например, слишком агрессивный грязесъемник может полностью убрать смазочную пленку, а изношенная направляющая заставит штоковую манжету компенсировать перекос.

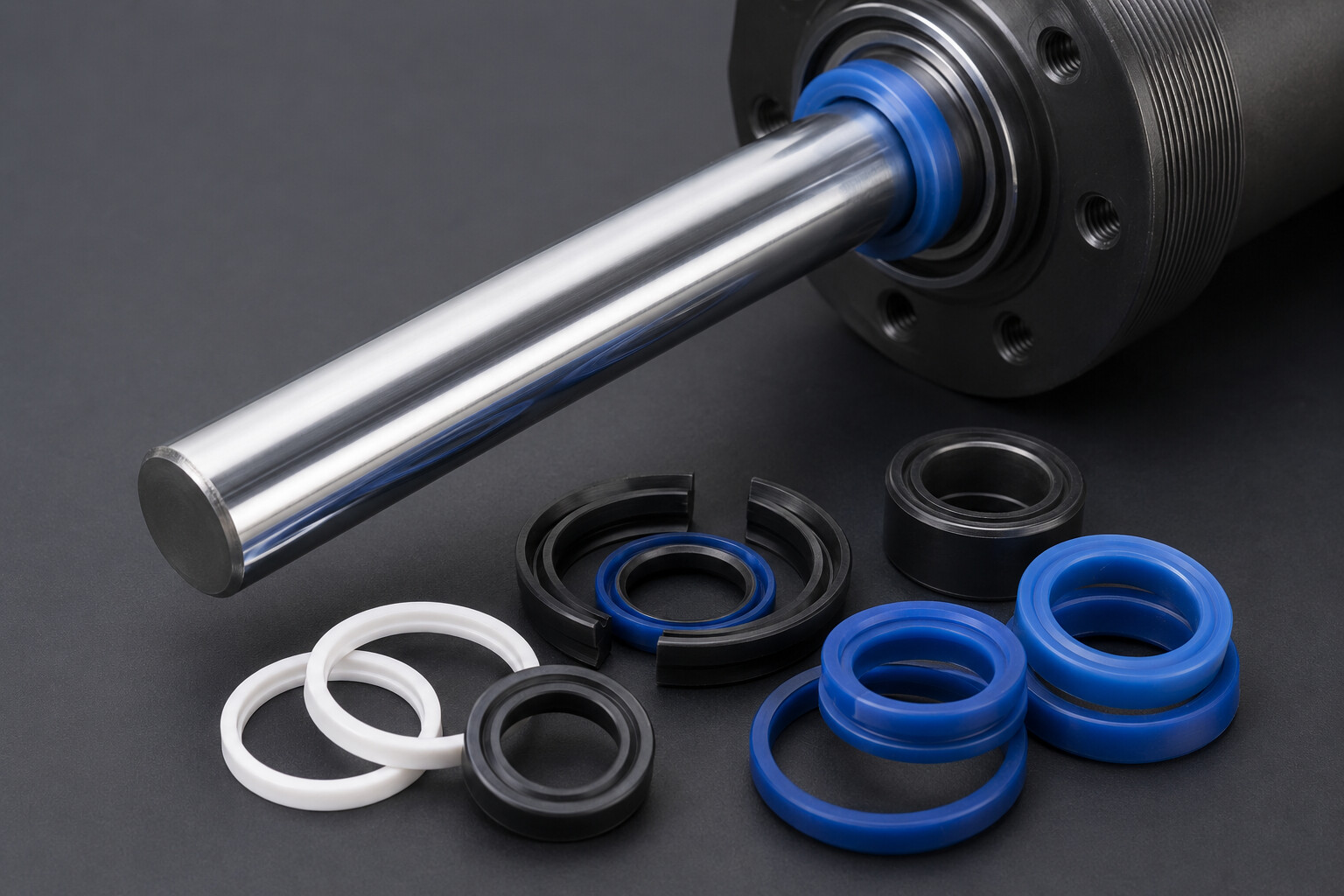

Основные конструкции
U-образные манжеты
Распространенный профиль с рабочей кромкой, которая прижимается к штоку под действием давления. Манжеты компактны и подходят для широкого круга задач. Важны правильная ориентация и допустимый монтажный зазор.
Компактные и многокомпонентные уплотнения
В них скользящее кольцо сочетается с эластомерным энергизатором. Такая схема помогает снизить трение и обеспечить стабильное прижатие. Конкретная комбинация материалов зависит от скорости, температуры и среды.
Буферные уплотнения
Устанавливаются перед основной манжетой со стороны давления. Их задача — принять динамические пики, но сохранить возможность возврата жидкости между элементами. Неверная схема дренажа может запереть давление в межуплотнительной полости.
| Условия | На что обратить внимание |
|---|---|
| Высокое давление | Противоэкструзионная стойкость, зазор, буфер |
| Большая скорость | Низкое трение, теплоотвод, качество штока |
| Длительные простои | Герметичность при низком давлении, отсутствие прилипания |
| Грязная среда | Совместимость с грязесъемником и защита штока |
| Низкая температура | Сохранение эластичности и пусковые условия |
Размеры, которые нельзя брать приблизительно
Для заказа нужны диаметр штока, диаметр дна канавки, ширина посадочного места и радиусы переходов. Дополнительно измеряют зазор между штоком и направляющей частью крышки. Он определяет риск выдавливания материала. Старую манжету используют как образец профиля, но размеры подтверждают по металлу.
Состояние поверхности штока
Кромка скользит по штоку на каждом цикле, поэтому дефекты покрытия быстро переносятся на уплотнение. Продольная риска образует канал утечки, коррозионная раковина повреждает кромку, а слишком грубая поверхность работает как напильник. Чрезмерно гладкая поверхность тоже может плохо удерживать смазочную пленку. Оценивать нужно не только среднюю шероховатость, но и направление следов обработки, волнистость и отсутствие острых дефектов.
Выбор материала
Полиуретановые профили хорошо сопротивляются абразивному износу и экструзии. NBR востребован в типовых масляных системах. FKM выбирают для повышенных температур и специальных сред после проверки совместимости. PTFE-композиции применяют там, где нужны низкое трение и стабильность на скорости. Решение нельзя принимать только по цвету или твердости снятой детали.
Когда требуется изготовление по образцу
Нестандартный размер, снятая с производства техника или измененная канавка делают подбор каталожной манжеты сложным. В этом случае штоковое уплотнение можно изготовить методом точения по размерам узла. Для заявки передают чертеж или образец, параметры среды и давления, фотографии посадочного места и описание причины ремонта.
Частые вопросы о штоковых манжетах
Почему на штоке должна оставаться пленка масла?
Тонкая пленка уменьшает сухое трение и износ. Излишек должен возвращаться внутрь при обратном ходе и не превращаться во внешнюю течь.
Что ставят первым: буфер или основное уплотнение?
Буфер располагают со стороны давления перед основной манжетой. Точная схема зависит от профилей и дренирования межуплотнительной полости.
Можно ли убрать буферное кольцо?
Если оно предусмотрено конструкцией, удаление увеличит нагрузку на основную манжету. Изменение схемы требует расчета.
Почему кромка изнашивается только снизу?
Это характерно для боковой нагрузки, люфта направляющей или погнутого штока.
