Нестандартное уплотнение требуется для снятой с производства техники, импортного оборудования без доступного ремкомплекта, модернизированного узла или срочного ремонта. Современная технология точения позволяет изготовить единичную деталь без пресс-формы, но качество результата зависит от исходных данных.
Три варианта исходной информации
Рабочий чертеж
Лучший вариант, если он отражает фактическую конструкцию. Нужны размеры с допусками, материал, твердость, шероховатость ответных поверхностей и обозначение направления давления. Старый архивный чертеж сверяют с узлом: оборудование могло быть восстановлено или расточено.
Снятый образец
По образцу определяют профиль, количество кромок, наличие энергизатора и опорных элементов. Но изношенная деталь не сохраняет исходные размеры. Ее нельзя просто измерить штангенциркулем и повторить один к одному.
Размеры посадочного места
Когда образец разрушен, профиль подбирают по штоку или гильзе, канавке, направлению давления и условиям работы. Такой подход требует полного набора измерений и понимания функции детали.
Какие размеры передать
| Тип детали | Минимальный набор |
|---|---|
| Штоковое уплотнение | Диаметр штока, дна канавки, ширина, зазор |
| Поршневое | Диаметр гильзы, поршня, размеры канавки |
| Грязесъемник | Шток, наружная посадка, ширина, тип установки |
| Направляющее кольцо | Рабочий диаметр, канавка, ширина, стыковой зазор |
| Статическое кольцо | Диаметры соединения, канавка, тип обжатия |
Условия эксплуатации
Одних размеров недостаточно. Производителю сообщают рабочее и максимальное давление, температуру, скорость, частоту циклов, жидкость, характер загрязнения и наличие боковой нагрузки. Если прежняя деталь отказала раньше срока, прикладывают фотографии повреждения и описание симптомов.
Выбор материала и профиля
По исходным данным определяют, что важнее для узла: сопротивление выдавливанию, эластичность, низкое трение, теплостойкость или химическая совместимость. Затем выбирают профиль, который можно установить в существующую канавку. Иногда проблема решается добавлением опорного кольца или изменением направляющего элемента, но такие изменения согласовывают отдельно.
Как проходит изготовление
- Проверка исходных размеров и условий.
- Выбор профиля и материала.
- Подготовка управляющей программы.

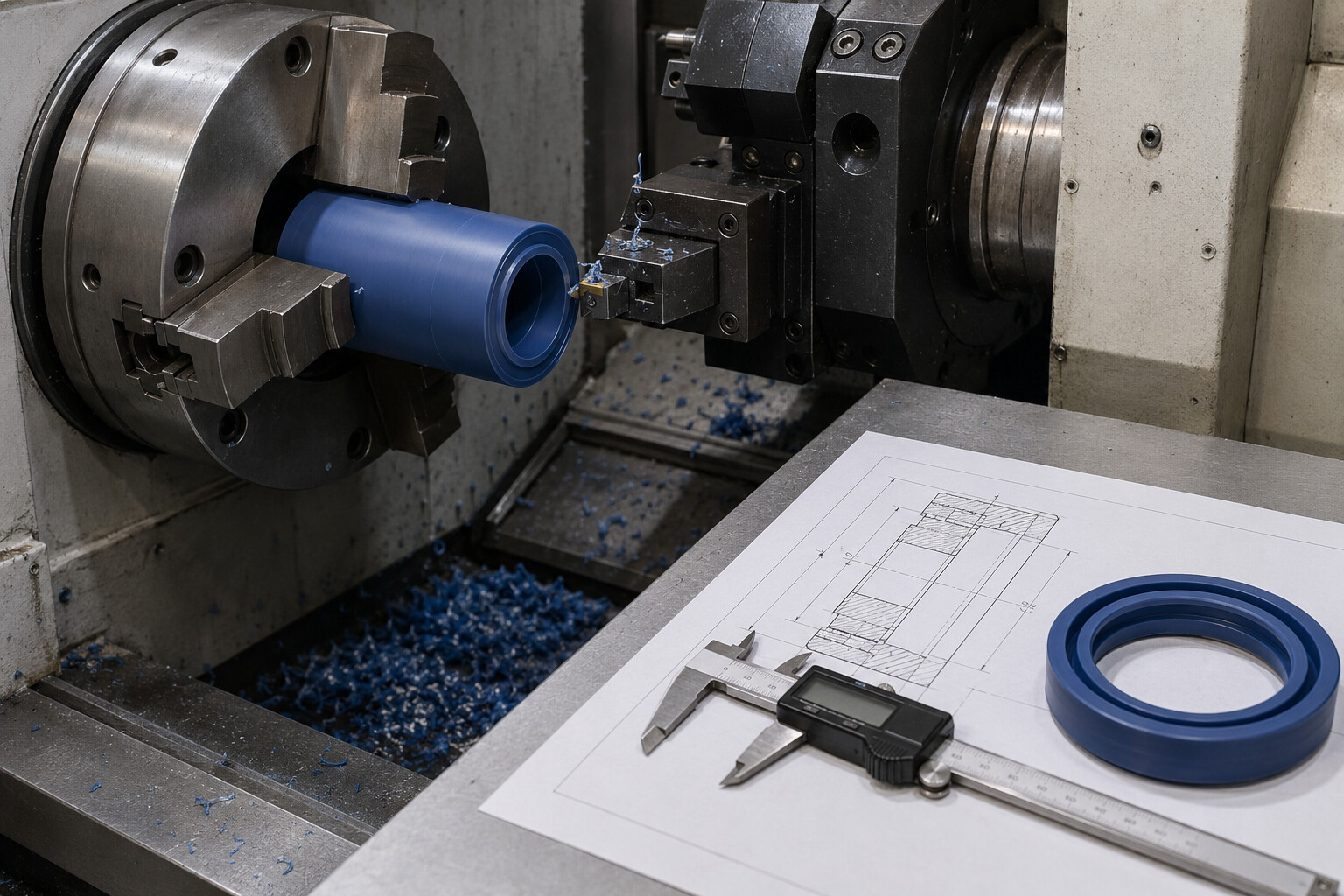

- Точение детали из полимерной заготовки.
- Контроль размеров и рабочих кромок.
- Маркировка, упаковка и передача заказчику.
Контроль перед установкой
Готовую деталь сверяют с заказом, осматривают кромки, проверяют отсутствие стружки и повреждений. До сборки заказчик повторно оценивает канавку и ответную поверхность. Изготовление точного профиля не компенсирует овальную гильзу, погнутый шток или чрезмерный зазор.
Что ускоряет согласование
Удобно отправить один комплект материалов: эскиз с размерами, фотографии узла и образца с нескольких сторон, данные о технике, параметры работы и необходимое количество. Seal-Tech выполняет изготовление уплотнений на заказ из полиуретановых, эластомерных и композиционных материалов. Даже при срочном заказе исходные данные нужно проверить до запуска детали в производство.
Вопросы об изготовлении
Можно ли заказать одну деталь?
Технология точения подходит для единичных изделий и небольших партий, когда изготовление пресс-формы нецелесообразно.
Что делать, если образец разрушен?
Профиль восстанавливают по посадочному месту, функции детали и условиям работы. Понадобятся точные измерения металла.
Нужно ли отправлять оригинал?
Для сложного неизвестного профиля образец полезен. Возможность работы по фотографиям и размерам оценивают индивидуально.
Можно ли изменить профиль при повторных отказах?
Да, но сначала находят причину отказа и проверяют, допускает ли канавка новый профиль или опорный элемент.
